同步升压和同步降压LED控制器，具有降压LED控制器的汽车同步升压控制器优化了二级LED照明设计。

MAX25601A / B / C / D是同步升压控制器，后跟同步降压LED控制器。升压控制器的4.5V至40V输入电压范围非常适合汽车应用，并用作第二级降压LED控制器的预升压电源。

同步升压是一种电流模式控制器，可以与另一个设备并联以提供更高的输出功率。SYNCOUT引脚提供时钟来驱动另一器件的RT / SYNCIN引脚，从而实现两相180度异相操作。升压转换器可以用200kHz至2.2MHz的开关频率进行编程。包括扩频以降低EMI。提供内部数字软启动功能，以使升压输出平稳上电。提供打h模式，过压?；ず腿裙鼗缺；すδ?。

同步降压LED控制器采用Maxim的F3架构，一种专有的平均电流模式控制方案，可在恒定开关频率下调节电感器电流，而无需任何控制环路补偿。在底部同步n沟道MOSFET中感应电感电流。该器件可在4.5V至65V的宽输入范围内工作，开关频率高达1MHz。包括模拟和PWM调光?？梢栽贗OUTV引脚上监视LED电流。

两种控制器均具有高端和低端栅极驱动器，具有至少1A的峰值源电流和灌电流能力。自适应非重叠控制逻辑可防止过渡期间出现直通电流。升压和降压故障均在低电平有效的FLT引脚上进行监控。

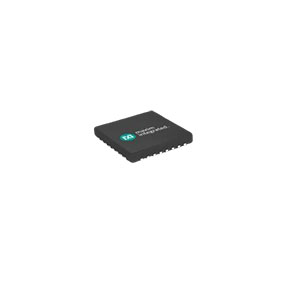

MAX25601A / C采用32引脚SWTQFN封装，MAX25601B / D采用28引脚TSSOP封装。32引脚封装具有一个附加的开关控件，可用于远光灯/近光灯和平视显示器应用中。
